3D打印机添加主动仓温

1、准备材料

  • 一台3D打印机（本文下位机以**怪兽8“MKS Monster8 V2.0”**为例，其他下位机也可以，只要有2~3个空闲的控制接口，修改配置文件接口即可）
  • 一块PTC加热块（不推荐使用加热丝）
  • 一个风扇
  • 一个温度保险（可选，加上温保安全些）
  • 一个直流控交流的固态继电器（我使用的是15A的，PTC功率低的话可以选择更低电流的继电器，接线前注意固态继电器的标识：控制端±、输入端与输出端）
  • 3950 ntc100k 热敏（用于测量仓温）
  • 导线若干

我使用的是1.2kw（商品介绍写的是1.2kw，实际拆出的PTC上写的是1kw）的暖风机，拆机取出PTC加热块、温保、风扇
基于暖风机简单画了个改造外壳，已上传至MakerWorld
国际MW链接：https://makerworld.com/zh/models/1331990-nuan-feng-ji-gai-zhu-dong-cang-wen-_gai-zao-wai-ke#profileId-1370444
国内MW链接：https://makerworld.com.cn/zh/models/1146738-nuan-feng-ji-gai-zhu-dong-cang-wen-_gai-zao-wai-ke#profileId-1206943

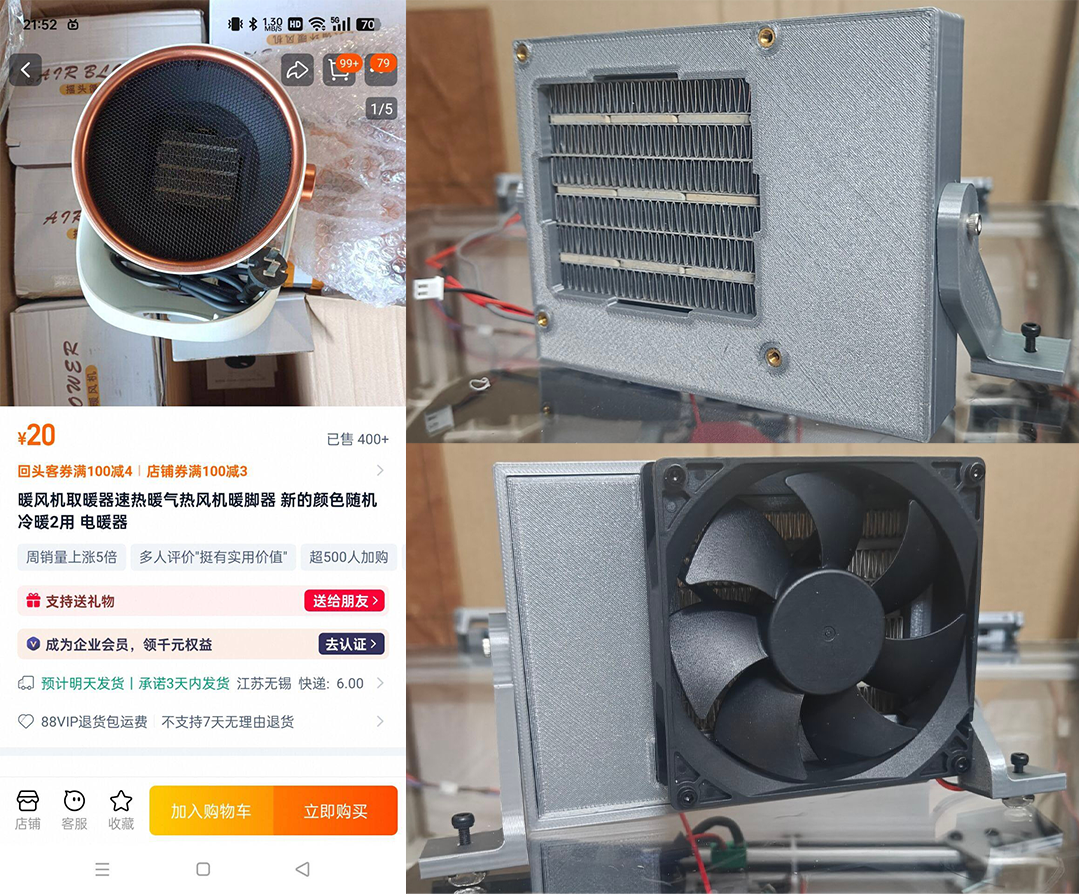

本人使用的暖风机

2、接线

接线有2种接法，一种是风扇与PTC加热块两个设备接一个控制接口（并联式），另一种是风扇与PTC加热块两个设备分开，各接一个控制接口（分离式）

  • 并联式

并联式：

  • 风扇随PTC加热块一起开关；
  • 一共需要2个空闲的接口：1个可控接口、1个测温接口
  • 根据风扇电压选择接线，若是220v风扇则接于固态继电器的输出与220v的零线，5/12/24V风扇则与固态继电器一同接于下位机控制接口，注意根据风扇电压选择接口电压
  • 并联式在停止加热后风扇也会直接停止，个人认为 PTC加热块会有余热有可能会影响ABS打印的外壳，并且PTC和风扇的电流限制是一起的，所以我选择分离式

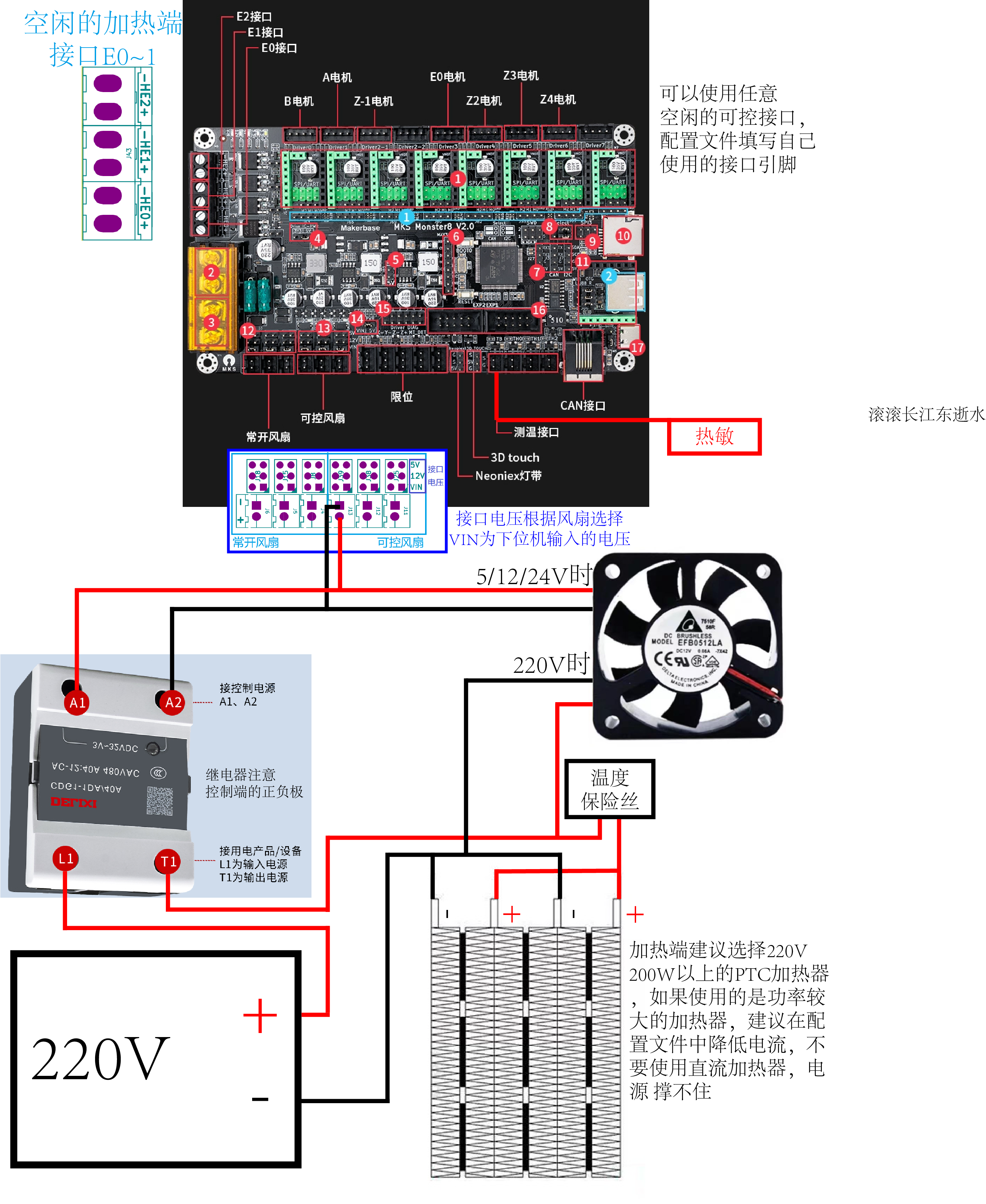

并联式接线图

  1. 分离式

分离式：

  • 风扇与PTC加热块分开控制；
  • 一共需要3个空闲的接口：2个可控接口（PTC和风扇）、1个测温接口
  • 固态继电器我是接在下位机的空闲的加热端接口、风扇接在空闲的可控风扇接口

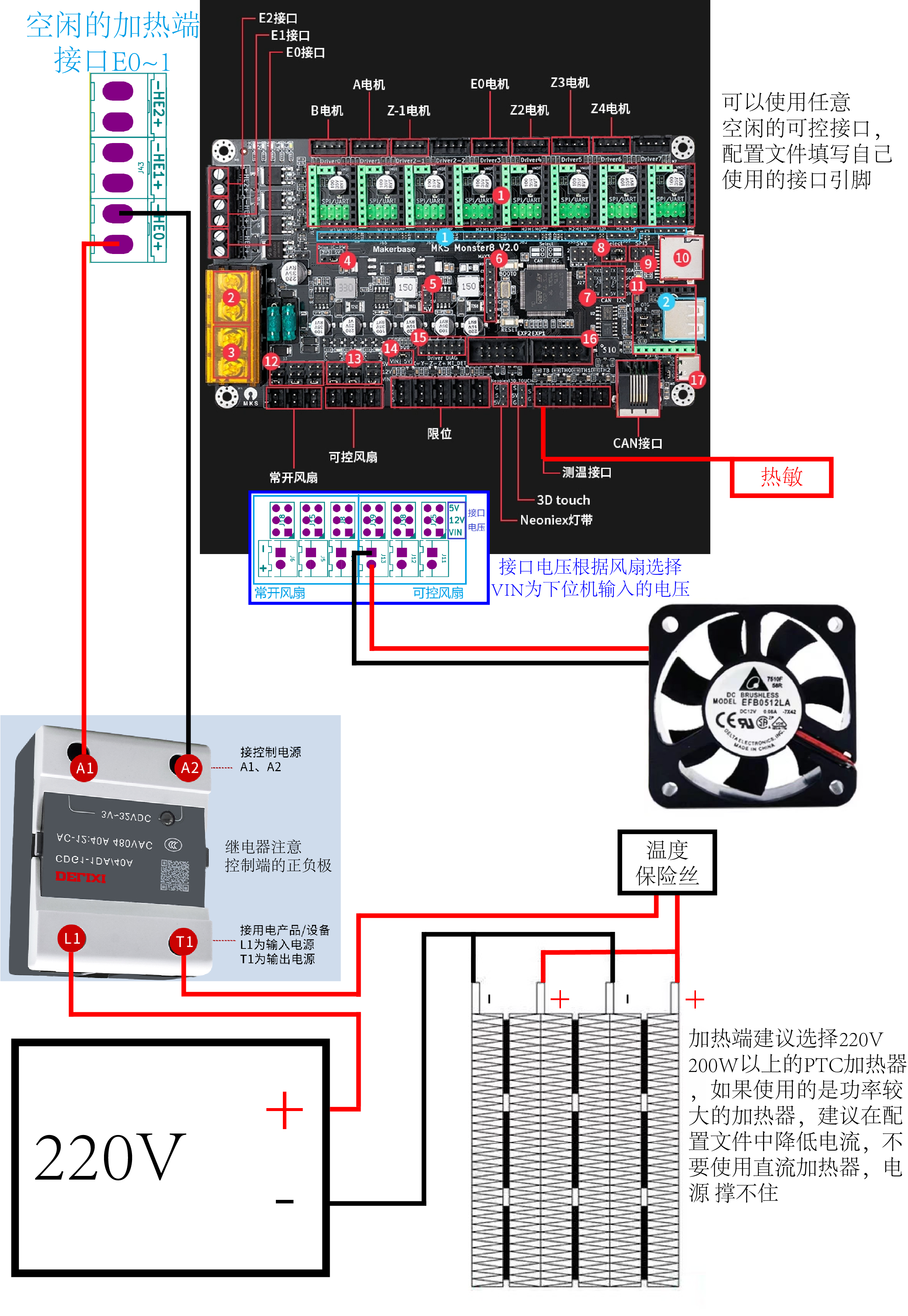

分离式接线图

3、printer.cfg配置文件添加代码

  1. 检查配置文件是否已有仓温配置

    注意：若你原配置文件中有仓温配置，需先注释掉或者在原有配置上修改，若没有则跳过这一步

    #[temperature_sensor 仓温]
## sensor_type: NTC 100K MGB18-104F39050L32
#sensor_type: Generic 3950
#sensor_pin: PA2
#pullup_resistor:4700

  2. 添加仓温配置

    对应接口引脚的pin值需要你自己查阅你主板的pin图自行修改，如果你不知道什么是pin图，咨询你的主板卖家。

    #--------------------------------------------------------------------
# 仓温
#--------------------------------------------------------------------
[heater_generic hot]
heater_pin:PB1  #仓温控制引脚
max_power:0.6  #仓温功率
sensor_type:NTC 100K MGB18-104F39050L32  #热敏型号
sensor_pin:PC1  #热敏引脚
control = watermark
max_delta: 1.0
min_temp:-50  #最低温度
max_temp:70  #最高温度

[verify_heater hot]
max_error: 300  #报错之前最大的“累计温度偏差”，更小的值会导致更严格的检查，而更大的值在报错前允许更多的时间，当计数值超过“max_error”就会报错，默认值是120
check_gain_time:480  #制着加热器初始化加热时的检查，默认值对于挤出头是20秒，热床是60秒
hysteresis: 5  #目标区间内的最大温差（以摄氏度为单位），控制着	max_error区间检测，默认是5
heating_gain: 1  #在check_gain_time检查中最小需要升高的温度（以摄氏度为单位），默认是2
#-----------------------------------------------------------------------------------

  3. 若选择分离式，则还需一段风扇配置文件（并联式请忽略这一步）

    • 如果想让风扇在仓温低于某个温度前依然运行，则使用这一个配置
      [heater_fan hot_fan] #仓温风扇：加热器停止后，风扇需在温度降至“heater_temp”下才会停止
pin: PA0  #仓温风扇引脚
max_power: 1  #最大功率
shutdown_speed: 1  #系统发生错误时的风扇速度
heater:hot #绑定仓温PTC模块
heater_temp: 40.0  #仓温必须降至此温度以下，风扇才会停止。默认值为摄氏50度。
    • 如果想让风扇在停止加热后依然运行一段时间，则使用这一个配置
      #[controller_fan hot_fan] #仓温风扇：加热器停止后，风扇需再运行 “idle_timeout” 秒后才会停止
#pin: PA0 #仓温风扇引脚
#max_power: 1 #最大功率
#heater: hot #绑定仓温PTC模块
#fan_speed: 1 #风扇的速度
#shutdown_speed: 1 #系统发生错误时的风扇速度
#idle_timeout: 30 #在步进驱动器或加热器不再活跃后风扇应保持运行的时间（以秒为单位）。默认值为 30 秒。

  4. 添加宏

    • M141宏
      [gcode_macro M141]
gcode:
	SET_HEATER_TEMPERATURE HEATER=hot TARGET={params.S}
    • M191宏（如果缺少这一段宏会导致无法自动开启仓温）
      [gcode_macro M191]
gcode:
	{% set s = params.S|float %}
	{% if s == 0 %}
		# If target temperature is 0, do nothing
		M117 Chamber heating cancelled
	{% else %}
		SET_HEATER_TEMPERATURE HEATER=hot TARGET={s}
		# Orca: uncomment the following line if you want to use heat bed to assist chamber heating
		# M140 S100
		TEMPERATURE_WAIT SENSOR="heater_generic hot" MINIMUM={s-1}  MAXIMUM={s+1}
		M117 Chamber at target temperature
	{% endif %}

  5. 在结束G和取消打印宏添加停止命令（可以直接添加末尾）

    • 结束G
      [gcode_macro PRINT_END]
gcode:
	...
	...
	#以上你的原有配置不要动
	M141  S0  # 就把这一行，加到你的[gcode_macro PRINT_END]配置项里，目的是在打印结束时，自动停止加热
	#以下你的原有配置不要用
	...
	...
    • 取消打印宏（如果有）
      [gcode_macro CANCEL_PRINT]
#如果你有取消打印宏，别忘了把M141 S0加到里
